一、引言
随着信息技术的飞速发展，智能化弱电工程已成为现代建筑，特别是办公楼宇、数据中心、智慧园区、酒店及住宅小区的核心基础设施。综合布线系统作为弱电工程的“神经系统”，承载着语音、数据、图像及控制信号的传输任务，其设计的合理性、前瞻性与可靠性直接决定了整个智能化系统的性能与未来扩展能力。本方案旨在提供一套完整、先进、可靠且易于管理的综合布线系统设计框架，为相关从业人员提供一份系统的学习与参考资料。
二、设计目标与原则
设计目标
- 标准化与开放性：严格遵循国际国内标准（如TIA/EIA-568、ISO/IEC 11801、GB 50311），确保系统兼容不同厂商设备，支持未来技术升级。
- 高可靠性与可用性：采用高品质材料和冗余设计，确保网络7×24小时不间断稳定运行，关键链路达到99.99%以上的可用性。
- 灵活性与可扩展性：模块化设计，便于信息点的调整、增加与变更，满足未来5-10年业务增长和技术演进需求。
- 高性能：支持当前及未来高速网络应用（如千兆/万兆以太网、40/100G以太网、物联网应用），确保足够的带宽与传输性能余量。
- 易管理性：通过清晰的标识系统和智能化管理手段，实现布线的快速查找、故障定位与日常维护。
设计原则
- 统一规划，分步实施：在建筑整体设计阶段介入，规划好主干与水平子系统，可根据项目进度分期建设。
- 结构清晰，层次分明：采用经典的星型拓扑结构，明确划分工作区、水平、管理间、垂直干线、设备间和建筑群六个子系统。
- 经济实用，适度超前：在满足当前需求的前提下，合理选择技术方案与产品等级，平衡投资与长期效益。
三、系统结构与设计
1. 工作区子系统
- 信息点配置：根据房间功能（如办公工位、会议室、设备间）确定数据、语音及光纤到桌面（FTTD）信息点的类型与数量。通常办公工位预设双口信息面板（1数据+1语音或2数据）。
- 连接器件：采用符合Cat.6A/Class EA或更高等级的RJ45模块，配合86型或120型双口/四口面板。跳线采用相应等级的原装或经过认证的跳线。
2. 水平子系统
- 线缆选型：推荐采用低烟无卤（LSZH）外皮的Cat.6A UTP/FTP或Cat.8（针对极高带宽需求）双绞线，支持万兆以太网传输至100米。对于高电磁干扰环境或极高性能要求区域，可考虑采用OM4/OM5多模光缆或单模光缆。
- 布线方式：优先采用暗敷方式（埋管、桥架、地面线槽），确保线路隐蔽、安全。线缆从楼层配线间（FD）直接敷设至工作区信息点，避免中间接头。
3. 管理间子系统
- 位置选择：通常设置在每层的弱电井或专用弱电间内，位置应靠近主干线路，便于维护。

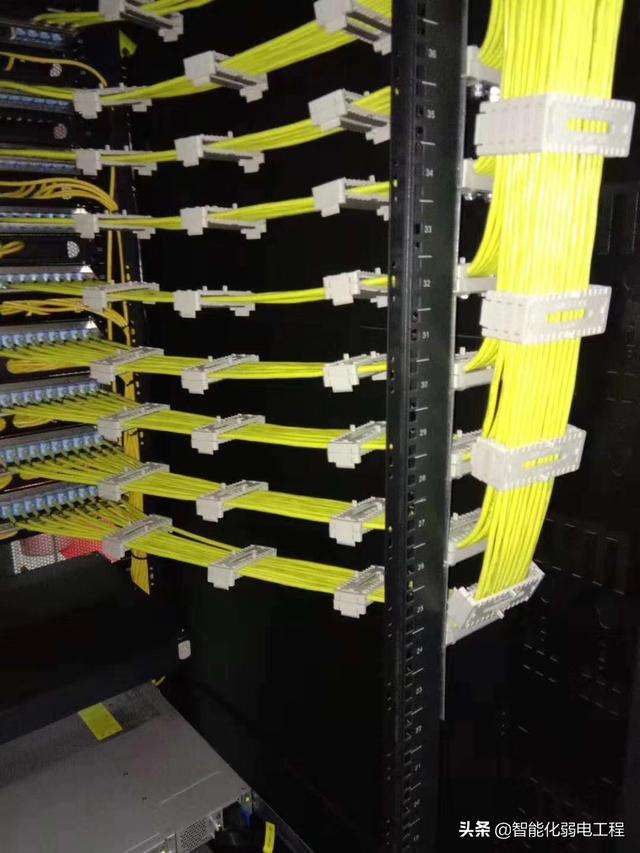

- 配线设备：安装标准19英寸机柜，配置模块化配线架（铜缆配线架、光纤配线架）、理线器、网络交换机等。采用彩色跳线进行直观管理，并建立完善的标签标识系统（TIA-606标准）。
4. 垂直干线子系统
- 主干线缆选型：数据主干推荐采用单模光缆（OS2），支持长距离、大容量传输；语音主干可采用大对数3类或更高类别UTP电缆，或通过IP语音（VoIP）技术利用数据网络承载。
- 路由设计：沿弱电竖井垂直敷设，采用金属线槽或桥架保护，并做好防火封堵。
5. 设备间子系统
- 核心机房设计：作为整个布线系统的核心，设备间（BD/CD）应具备良好的环境条件（恒温恒湿、UPS供电、防尘、防静电、消防）。
- 核心配线：安装核心光纤配线架、核心交换机和服务器机柜。实现与各楼层管理间及外部网络（如运营商）的连接。
6. 建筑群子系统
- 室外光缆：连接不同建筑物，采用铠装、防潮的室外单模光缆，敷设于地下管道或架空线缆中，并考虑防雷击措施。
四、产品选型与性能指标
- 铜缆系统：推荐Cat.6A系统，确保250MHz带宽，支持10GBase-T至100米。关键参数包括插入损耗、近端串扰（NEXT）、回波损耗（RL）等需符合或优于标准。
- 光纤系统：主干推荐OS2单模光纤，支持10G/40G/100G乃至更高速率；水平光纤可选OM4多模（支持100G至150米）。连接器类型推荐LC小型化接口。
- 配线设备：选择知名品牌，确保模块、配线架与线缆的兼容性与性能匹配。
五、施工与测试验收
- 施工规范：严格按图纸施工，保证线缆弯曲半径、拉力符合标准；做好线缆的绑扎与标识。
- 测试标准：所有链路必须进行100%测试。
- 铜缆链路：采用符合Level IIIe或更高标准的认证测试仪，进行永久链路和信道测试，出具详细的测试报告（如FLUKE DTX系列）。
- 光纤链路：进行双向OTDR测试与端接损耗测试，确保损耗值在设计范围内。
- 文档交付：竣工后需提供完整的“交钥匙”文档包，包括：系统设计图、施工图、点位表、测试报告、产品质保书、维护手册等。
六、智能化管理与未来展望
- 电子配线管理系统（EPMS）：可考虑引入智能配线架与管理软件，实时监控端口连接状态，自动生成工单，极大提升运维效率。
- 面向未来的考虑：设计时应为物联网（IoT）设备（如传感器、摄像头、AP）预留足够的信息点和供电（PoE/PoE++）能力。关注新兴技术如单对以太网（SPE）等，确保架构能平滑演进。
七、结论
一套成功的智能化弱电工程综合布线系统设计方案，是技术与工程管理的完美结合。它不仅是物理链路的集合，更是支撑建筑智能化、信息化应用的基石。通过遵循标准化、模块化、高性能的设计理念，并严格把控产品、施工与测试环节，才能构建出一个灵活、可靠、易于管理且能面向未来的综合布线系统，从而为各类智能应用提供坚实的基础保障，最大化建筑物的价值与使用体验。
---
（本方案为通用性设计框架，实际项目需根据具体建筑结构、用户需求、投资预算及最新技术标准进行细化与调整。）
